로타리 진동 스크린

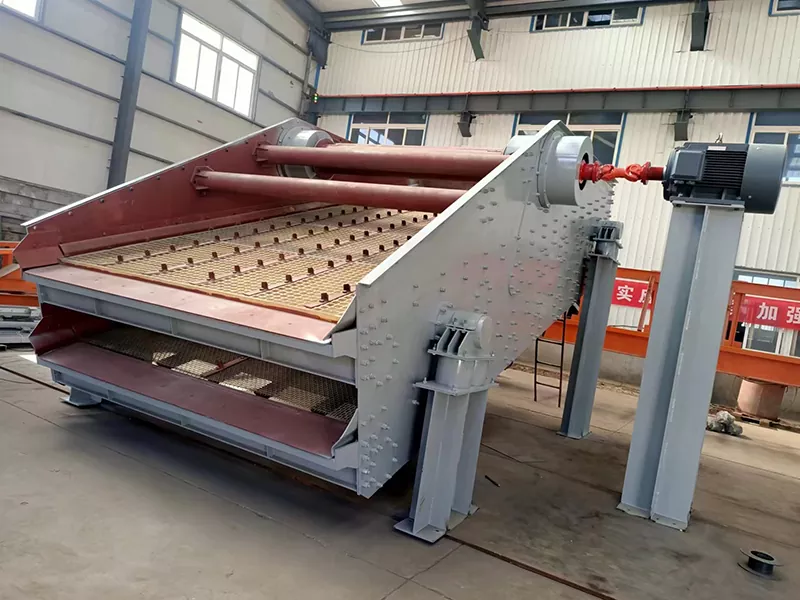

Ya 라운드 진동 스크린

Epic은 유명한 중국 로타리 진동 스크린 제조업체 및 공급 업체 중 하나입니다. 우리 공장은 로타리 진동 스크린의 제조를 전문으로합니다. YA 시리즈 원형 진동 화면 원형 진동 스크린은 주로 화면 상자, 화면 메쉬, 진동기 및 진동 댐핑 스프링으로 구성됩니다. 진동기는 화면 상자의 측면 플레이트에 설치되며 V- 벨트를 통해 모터에 의해 구동되어 원심 관성 힘을 생성하여 스크린 상자가 진동하도록합니다. 진동 본체, 즉 스크린 박스는 대략적인 원형 모션 궤적에서 움직입니다. 이 기간 동안 화면 구멍 직경보다 작은 재료는 화면 구멍을 통해 하단 층으로 떨어지고 스크린 하부 크기가되고 스크린 홀 직경보다 큰 재료는 연속 점프 모션 후 배출 포트에서 방전되고 마지막으로 스크리닝 작업이 완료됩니다.

장점과 특성

1. 블록 편심은 흥미 진진한 힘으로 사용되며 흥미로운 힘은 강합니다.

2. 스크린 빔과 스크린 박스는 용접없이 고강도 볼트로 연결됩니다.

3. 스크린 머신은 간단한 구조를 가지고 있으며 쉽고 빠르게 유지 관리 할 수 ​​있습니다.

4. 타이어 커플 링이 사용되며 유연하고 매끄럽게 작동합니다.

5. 작은 진폭, 고주파 및 큰 성향 구조는 기계가 높은 스크리닝 효율, 최대 처리, 장기 수명, 저전력 소비 및 저음을 갖습니다.

작업 원칙

원형 진동 스크린 머신은 주로 스크린 박스, 화면 메쉬, 진동기, 진동 감쇠 스프링 장치, 섀시 등으로 구성됩니다. 진폭은 원통형 편심 샤프트 엑스터 및 편심 블록으로 조정됩니다. 진동기는 화면 상자의 측면 플레이트에 설치되며 V- 벨트를 통해 모터에 의해 회전하여 원심 관성 힘을 생성하여 스크린 상자가 진동하도록합니다. 스크린 머신의 사이드 플레이트는 고품질 강철 플레이트로 만들어지며, 측면 플레이트는 가속도 및 고강도 볼트 또는 링 그루브 리벳이있는 Exciter의베이스에 연결됩니다. 진동기는 화면 상자의 측면 플레이트에 설치되며 결합을 통해 모터에 의해 회전하여 원심 분리 관성 힘을 생성하여 스크린이 진동하도록합니다.

스크린 표면에 재료가 없을 때 진동 스크린을 시작해야하며, 기계를 재료로 시동하지 않는 것이 가장 좋습니다. 스크린 머신은 매끄럽게 실행 된 후에 만 ​​공급할 수 있습니다. 정지하기 전에 공급을 중지해야하며 표면 재료를 제거한 후에 기계를 중지해야합니다. 스크린 머신의 작동은 작업 중에 자주 관찰되어야합니다. 비정상적인 움직임이나 비정상적인 소리가 발견되면, 원인을 찾아 결함을 제거하기 위해 기계를 중지하고 시간을 확인해야합니다.

제품 매개 변수

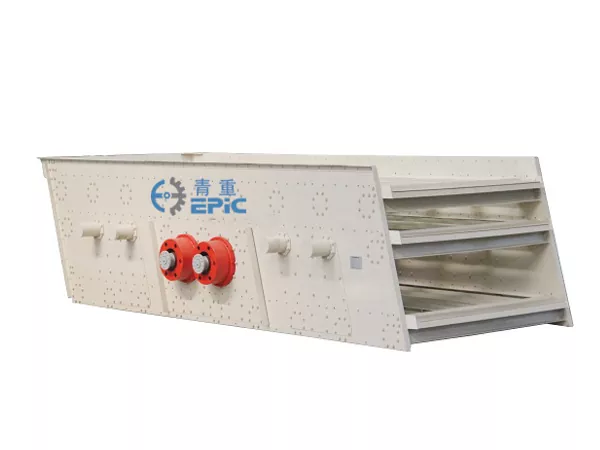

YKR 시리즈 원형 진동 스크린

YKR 시리즈 원형 진동 스크린은 원형 진동, 다중 층 및 고효율을 갖는 새로운 유형의 진동 스크린입니다. 원형 진동 스크린은 단순화 된 편심 샤프트 자극기와 편심 블록을 채택하여 진폭을 조정합니다. 재료 화면에는 긴 흐름 라인과 다중 스크리닝 사양이 있습니다. 신뢰할 수있는 구조, 강한 여기 힘, 높은 선별 효율, 낮은 진동 노이즈, 내구성, 편리한 유지 보수 및 안전한 사용의 특성을 갖습니다. 이 진동 스크린은 석재, 야금, 금속 채굴 및 석탄과 같은 다양한 선별 조건에서 널리 사용됩니다. YKH-H 시리즈의 일반적인 공급 입자 크기는 <300mm이고 분류 입자 크기는 2 ~ 150mm입니다. YKR-SK 시리즈의 일반적인 공급 입자 크기는 ≤250mm이고 분류 입자 크기는 2 ~ 76mm입니다. 화면은 금속 직물 화면, 고무 스크린 또는 폴리 우레탄 화면에서 선택할 수 있습니다.

구조적 특징 :

1.이 일련의 진동 스크린은 단일 층 및 이중층 구조로 나뉩니다.

2. 진동 스크린의 주파수, 진폭 및 스크린 표면 경사를 조정할 수 있습니다.

3. 진동 스크린은 블록 편심 외부 진동기 구조를 채택합니다.

4. 직렬화 과정에서 진동 스크린은 우리 나라의 특정 조건과 진동 스크린의 다양한 구성 요소의 일반화, 표준화 및 직렬화 요구 사항을 완전히 고려하고 일련의 고급 기술을 채택했습니다.

제품 매개 변수
